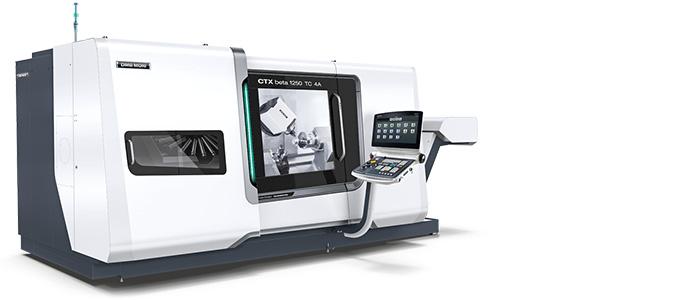

全新CTX beta 1250 TC 4A開創了CTX系列機床的4軸車銑復合加工的新領域。B軸的12.000 rpm轉速的車銑復合加工主軸由轉矩電機驅動。選配的下刀塔采用直接驅動技術，高轉速10.000 rpm和Y軸進一步提高生產力和應用靈活性。
Highlights CTX beta 1250 TC 4A

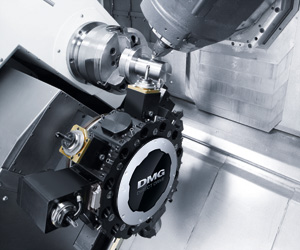

- 12,000 rpm的車銑復合加工主軸和直接驅動擺動電機，加工靈活性較好，包括有5軸插補功能（選配）

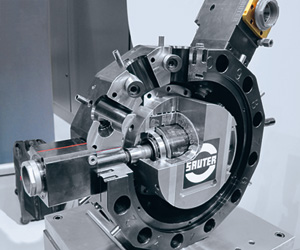

- 12×-VDI 40直接驅動的刀塔，最高轉速：10,000 rpm或16位，排屑更多
- 帶Y軸刀塔（±40 mm）（選配），先進的棒料和軸件及盤件完整加工技術
- TRIFIX©精密刀具接口的刀塔，刀具裝夾速度快 和裝夾精度高且性能穩定
- 加工速度快，快移速度45 m/min
- Siemens ShopTurn 3G編程環境，編程容易和編程速度快
- 性能穩定和重復精度高，結構剛性好，45號導軌，冷卻液冷卻，帶主軸電機
.jpg)
.jpg)
.jpg)

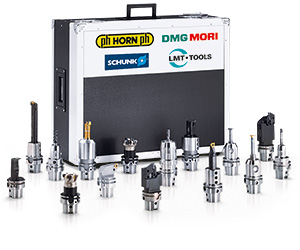

HORN / Schunk / LMT刀具套件
高性能套件，包括外圓和內圓車刀，徑向和軸向沖孔刀，以及螺紋刀，切槽和鉆孔刀。
技術參數
CTX beta 1250 TC 4A
機床型號 |
|
CTX beta 1250 TC 4A |
|
加工區 |
|
|
|
Swing diameter, max. |
mm |
540 |
|
Turning diameter, max. |
mm |
340 |
|
Turn-mill spindle carrier (top) |
|
|
|
Cross travel (X1) |
mm |
450 (-10) |
|
Vertical travel (Y1) |
mm |
±100 |
|
Longitudinal travel (Z1) |
mm |
1,200 |
|
刀塔滑座（下） |
|
|
|
Cross travel (X2) |
mm |
195 |
|
垂直行程（Y2）* |
mm |
±40 |
|
Longitudinal travel (Z2) |
mm |
1,200 |
|
Main spindle |
|
|
|
Spindle head (flat flange) |
mm |
170h5 | (220h5)* |
|
Bar capacity |
mm |
65 (76)* | (102) |
|
Spindle diameter in the front bearing |
mm |
130 | (160)* |
|
夾緊卡盤 |
mm |
200 / 250 / 315 | 315 / 400 |
|
驅動功率（40% / 100% DC） |
kW |
32 / 25 | (48 / 40)* |
|
扭矩，最大(40/100% DC) |
Nm |
360 / 280 | (680 / 570)* |
|
Max. rotation speed |
rpm |
5,000 | 4,000 |
|
副主軸 |
|
|
|
Spindle head (flat flange) |
mm |
170h5 |
|
Spindle diameter in the front bearing |
mm |
130 |
|
Chuck* |
mm |
200 / 250 / 315 |
|
驅動功率（40% / 100% DC） |
kW |
32 / 25 |
|
扭矩，最大(40/100% DC) |
Nm |
360 / 280 |
|
Max. rotation speed |
rpm |
5,000 |
|
進給驅動AC，刀架1，快移速度X / Y / Z |
m/min |
30 / 30 / 45 |
|
Turning-milling spindle |
|
|
|
Tool reception |
|
HSK-A63 | (Capto C6)* |
|
Spindle speed, max. |
rpm |
12,000 |
|
驅動功率，最大（40% DC） |
kW |
29 |
|
Torque, max. (40% DC) |
Nm |
79 |
|
B軸（轉矩電機驅動） |
|
|
|
Swivel range (B) |
degrees |
220 |
|
Torque, max. (40% DC) |
Nm |
614 |
|
Hydraulic clamping |
Nm |
2,800 |
|
Tool magazine |
|
|
|
刀位數量 |
Disk 24 (chain 120)* |
|
|
Tool length |
mm |
300 |
|
Tool weight G1 / G2 |
kg |
7 |
|
Tool diameter, max. (with pocket empty) |
mm |
80 |
|
進給驅動AC，刀架2，快移速度X2 / Y2* / Z2 |
m/min |
30 / 30 / 45 |
|
Tool mount (turret, bottom)3) |
|
|
|
刀位數量 |
12 (16)* | (12 / 16)* |
|
|
Driven tool stations |
12 (16)* | (12 / 16)* |
|
|
Shaft diameter (according to DIN 69880) |
ø mm |
40 (30)* | (40 / 30)* |
|
驅動功率（40%DC） |
kW |
40 (30)* | (40 / 30)* |
|
Torque, max. (40% DC) |
Nm |
28 | (34)* |
|
Max. rotation speed |
rpm |
4,000 | (10,000)* |
|
Tailstock |
|
|
|
尾座行程（自動運動） |
mm |
– |
|
Centre location |
MT |
– |
|
Max. tailstock pressure |
daN |
– |
|
|
|
|
|
Machine weight with control cabinet |
kg |
15,000 |
* Optional
** for linear version
控制系統 |
|
CELOS® - 兼容，統一，一致。 |
|
Operate 4.5版的SIEMENS 840D solutionline和ShopTurn 3G |
