HSC 20 linear
HSC 20 linear
高精度加工中心

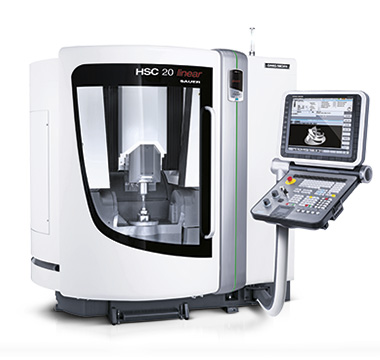

高精度加工中心HSC 20 linear是SAUER為進入微型和高精度加工領域特別推出的機型。它配高端技術，結構緊湊，只占地3,5 m2。全部軸采用直線電機驅動，加速度 > 2g，表面質量可達Ra 0,2 µm，精度高，動態性能好。由于配回轉擺動工作臺該機升級到5軸聯動加工，因此該機具有超強靈活性。水冷的SB 42工作主軸適用于大量材質，滿足HSC高速加工的不同應用要求。monoBLOCK®結構，穩定的礦物纖維材質使該機避振性能好，剛性好和性能穩定。HSC 20 linear也可配直線托盤交換系統，盤位數可99個托盤，60位自動換刀刀庫以及大量石墨加工套件。

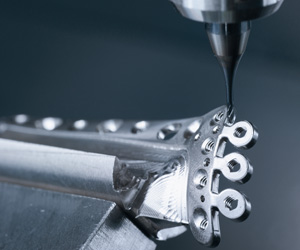

.jpg)
.jpg)
.jpg)
Highlights HSC 20 linear

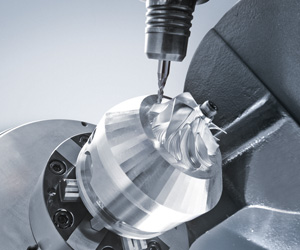

- 精度高，輪廓精度高和表面質量Ra < 0.2 µm5軸龍門結構，靈活性好：帶NC數控回轉擺動工作臺，實現5軸聯動加工
- 占地較少，只需3.5 m2和X / Y / Z軸行程200 / 200 / 280 mm
- 動態性能好，因為X / Y / Z軸直線驅動系統帶精確冷卻功能，A / C軸為水冷的直接驅動轉矩電機且全部軸配直接測量系統
- 最高加速度 > 2 g，X / Y / Z軸快移速度： 40 m/min
- 精度高，輪廓精度高和表面質量Ra < 0.2 µm
- 帶主動冷卻的高性能主軸，42,000 rpm轉速和HSK-32E刀柄的HSC高速銑削
- 性能穩定，避振的礦物纖維材質的monoBLOCK®機床結構
- 標配24位自動換刀刀庫

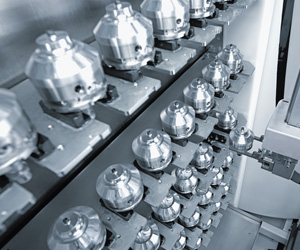

- 選配：帶盤位數99個托盤的直線托盤交換系統，60位自動換刀刀庫，大量石墨加工套件
.jpg)
.jpg)
.jpg)
技術參數
HSC 20 linear
|
機床型號 |
|
|
HSC 20 linear |
|
加工區 |
|
|
|
|
X軸 |
mm |
200 |
|
|
Y軸 |
mm |
200 |
|
|
Z軸 |
mm |
280 |
|
|
擺動軸（A / B） |
degrees |
–10 / +130 |
|
|
回轉軸（C） |
degrees |
360 |
|
|
主驅動 |
|
|
|
|
最高速度 |
rpm |
42,000 |
|
|
驅動功率（40% / 100% DC） |
kW |
20 / 15 |
|
|
扭矩（40/100% DC） |
Nm |
2 / 1.85 |
|
|
Tool reception |
DIN 69893 |
HSK-E32 |
|
|
速度范圍（選配） |
rpm |
26,000 |
|
|
輸出 |
kW |
20 / 15 |
|
|
扭矩（40/100% DC） |
Nm |
7.8 / 6 |
|
|
刀座 |
DIN 69893 |
HSK-E32 |
|
|
轉速范圍（選配） |
rpm |
40,000* |
|
|
驅動功率（40% / 100% DC） |
kW |
20 / 15 |
|
|
扭矩（40/100% DC） |
Nm |
7.8 / 6 |
|
|
刀座 |
DIN 69893 |
HSK-E40 |
|
|
進給 |
|
|
|
|
最高進給速度 |
mm/min |
40,000 |
|
|
快移速度 X/Y/Z |
m/min |
40 / 40 / 40 |
|
|
工作臺 |
|
|
|
|
固定工作臺裝夾面 |
mm |
380 × 320 |
|
|
最大工件重量 |
kg |
100 |
|
|
NC工作臺裝夾面 |
mm |
ø 200 |
|
|
回轉軸轉速（C） |
rpm |
200 |
|
|
最大工件重量 |
kg |
10 |
|
|
加速度 |
|
|
|
|
最大加速度 |
g |
> 2 g |
|
|
工具 |
|
|
|
|
刀庫 |
Pockets |
24 (60)* |
|
|
刀具最大長度 |
mm |
200 |
|
|
刀具最大直徑 |
mm |
30 |
|
|
屑到屑換刀時間 |
Sec. |
7 |
|
|
選配套件 |
|
|
|
|
帶ULTRASONIC |
° |
||
|
標準化的5軸套件 |
° |
||
|
自動化 |
° |
* Optional
控制系統 |
|
DMG ERGOline®控制面板帶Siemens 840D solutionline |
|
DMG MORI ERGOline®控制面板帶Heidenhain iTNC 530 |
