產品中心

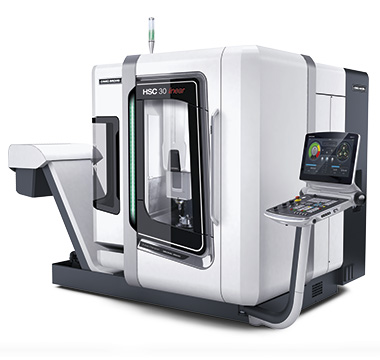

HSC 30 linear

HSC 30 linear

HSC 30 linear
適合模具制造業應用的高精度和高表面質量

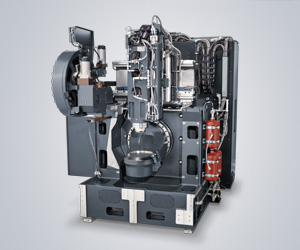

龍門結構熱對稱床身為長期高精度打造堅實基礎。而且還配創新的冷卻系統。全新HSC主軸，轉速40,000 rpm，其轉子，法蘭和定子冷卻技術確保熱穩定的加工條件并減小70 %的刀具軸向熱膨脹。
HSC 30 linear

Highlights HSC 30 linear

  • 創新的冷卻技術和熱對稱結構實現長時間精度，誤差< 5µm
  • 表面質量Ra < 0.15，HSC主軸轉速40,000 rpm帶轉子，法蘭和定子冷卻
  • 標配機型的所有軸全部配直線電機，高動態性能和高精度，60個月保修

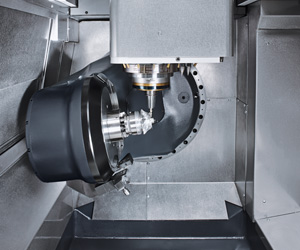

  • 帶回轉擺動工作臺的5軸系統

*選擇


  • hsc-30-linear-h1
  • hsc-30-linear-h2

http://cn.dmgmori.com/blob/18052/a3d192dbd53277181eba5343103725c4/rarrow1-data.gif技術參數
HSC 30 linear

機床型號



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

HSC 30 linear



加工區







X軸

mm

320



Y軸

mm

300



Z軸

mm

280



進給驅動







快移速度 X/Y/Z (linear drive)

m/min

50



Acceleration (linear drive)

m/s2

12



快移速度 X/Y/Z (ball screw drive)

m/min

-



Acceleration (ball screw drive)

m/s2

-



進給范圍（直線）

mm/min

50,000



進給力

kN

-



直線軸測量系統



direct (linear)



分辨率

mm

0.001



定位精度P (VDI3441) X / Y / Z

µm

5



主驅動







轉速范圍

rpm

40,000



功率（100 / 40 % ED）

kW

15 / 19.5



扭矩（100/40% ED）

Nm

12 / 16



刀座



HSK-E40



Tool magazine







刀位數

Number

30 (60*)



最大刀具重量

kg

2



刀具最大直徑

mm

63



空相鄰刀位的刀具直徑，最大

mm

70



刀具最大長度

mm

220



工作臺







固定工作臺尺寸

mm

400 x 380



工作臺承重（承重重量）

kg

200



NC回轉工作臺







直徑

mm

250



工作臺最大承重

kg

80



扭矩（100%）

Nm

137 / 215



B軸（轉矩電機驅動）







擺動范圍

degrees

± 120



控制系統



Heidenhain TNC 640



DMG ERGOline®控制面板帶Siemens 840D solutionline



CELOS® - 兼容，統一，一致。
