產品中心

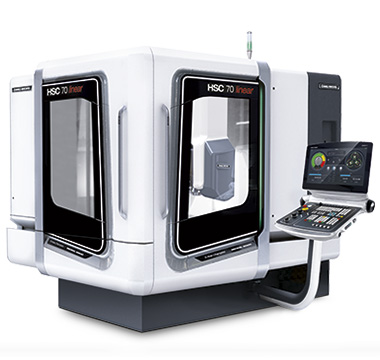

HSC 70 linear

HSC 70 linear
  • HSC 70 linear

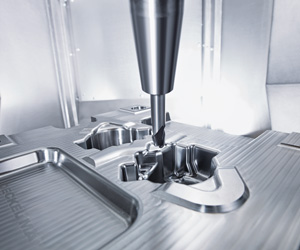

  • 適合模具制造業應用的高精度和高表面質量

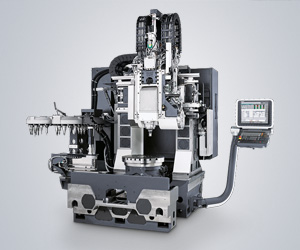

  • 龍門式結構熱對稱床身為長期高精度打造堅實基礎。而且還配創新的冷卻系統。全新HSC主軸，其轉子，法蘭和定子冷卻技術確保熱穩定的加工條件并減小70 %的刀具軸熱膨脹。
  • HSC 70 linear
  • Highlights HSC 70 linear
  • 創新的冷卻技術和熱對稱結構實現長時間精度，誤差< 5µm
  • 表面質量Ra < 0.15，HSC主軸轉速40,000 rpm帶轉子，法蘭和定子冷卻

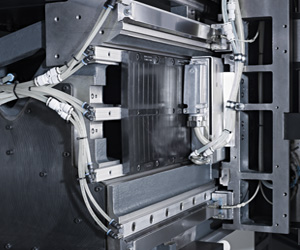

  • 標配機型的所有軸全部配直線電機，高動態性能和高精度，60個月保修
  • 帶回轉擺動工作臺的5軸系統
  • *選擇

  • hsc-70-linear-h1
  • hsc-70-linear-h2
  • hsc-70-linear-h3



技術參數
HSC 70 linear

機床型號



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

HSC 70 linear



加工區







X軸

mm

650 (850)



Y軸

mm

600



Z軸

mm

380 (450)



進給驅動







快移速度 X/Y/Z (linear drive)

m/min

80



Acceleration (linear drive)

m/s2

10



快移速度 X/Y/Z (ball screw drive)

m/min

50



Acceleration (ball screw drive)

m/s2

6



進給范圍（直線）

mm/min

80,000



進給力

kN

-



直線軸測量系統



direct (linear)



分辨率

mm

0.001



定位精度P (VDI3441) X / Y / Z

µm

5



主驅動







轉速范圍

rpm

18,000



功率（100 / 40 % ED）

kW

13 / 19



扭矩（100/40% ED）

Nm

45 / 65



刀座



HSK-A63



Tool magazine







刀位數

Number

30 (60*, 120*)



最大刀具重量

kg

5



刀具最大直徑

mm

80



空相鄰刀位的刀具直徑，最大

mm

80



刀具最大長度

mm

250



工作臺







固定工作臺尺寸

mm

850 x 600



工作臺承重（承重重量）

kg

700



NC回轉工作臺







直徑

mm

600



工作臺最大承重

kg

500



扭矩（100%）

Nm

500 / 1,000



B軸（轉矩電機驅動）







擺動范圍

degrees

20 / -110



控制系統



Heidenhain TNC 640



DMG ERGOline®控制面板帶Siemens 840D solutionline



CELOS® - 兼容，統一，一致。
