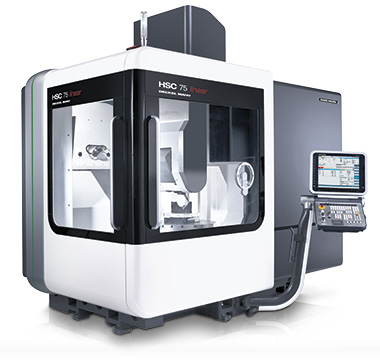

HSC 75 linear
HSC 75 linear
滿足模具制造嚴格要求的高速高精加工中心
全部軸都配高動態性能的直線驅動技術，HSC 75 linear加速度可達2g和快移速度可達90 m/min，因此可將生產效率提升20%。穩定的性能和熱對稱橋式結構和直接測量系統帶給該機頂級精度。5軸聯動加工（選配）是另一項創新，通過主軸和NC數控回轉工作臺的擺動軸實現。
.jpg)
.jpg)
.jpg)
Highlights HSC 75 linear
- 18,000 rpm轉速的電主軸，適合強力粗銑和高速切削（選配28,000或42,000 rpm）
- 精度高和表面質量高，因?yàn)槿枯S都采用直線驅動技術和直接位置測量系統和熱對稱橋式結構
- 30位刀庫，選配180位刀庫
- 加工接近性能好，配自動化系統后接近性能同樣好
- DMG ERGOline®控制面板，19"顯示器，Siemens 840D solutionline數控系統，Heidenhain iTNC 530數控系統和HSC控制功能
.jpg)
.jpg)
.jpg)
技術參數
HSC 75 linear
|
機床型號 |
|
|
HSC 75 linear |
|
|
加工區 |
|
|
|
|
|
X軸 |
mm |
750 (885)** |
|
|
|
Y軸 |
mm |
600 |
|
|
|
Z軸 |
mm |
560 (600)** |
|
|
|
擺動軸（A / B） |
degrees |
–10 / +110 |
|
|
|
回轉軸（C） |
degrees |
360 |
|
|
|
主驅動 |
|
|
|
|
|
最高速度 |
rpm |
18,000 |
|
|
|
驅動功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
|
扭矩（40/100% DC） |
Nm |
130 / 86 (80 / 60) |
|
|
|
Tool reception |
DIN 69893 |
HSK-A63 |
|
|
|
速度范圍（選配） |
rpm |
28,000* |
|
|
|
輸出 |
kW |
55 / 43.5 |
|
|
|
扭矩（40/100% DC） |
Nm |
47.8 / 38 |
|
|
|
刀座 |
DIN 69893 |
HSK-A63 |
|
|
|
轉速范圍（選配） |
rpm |
40,000* |
|
|
|
驅動功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
|
扭矩（40/100% DC） |
Nm |
7.6 / 6.4 |
|
|
|
刀座 |
DIN 69893 |
HSK-E50 |
|
|
|
進給 |
|
|
|
|
|
最高進給速度 |
mm/min |
90,000 |
|
|
|
快移速度 X/Y/Z |
m/min |
90 / 90 / 90 |
|
|
|
工作臺 |
|
|
|
|
|
固定工作臺裝夾面 |
mm |
950 × 650 |
|
|
|
最大工件重量 |
kg |
1,000 |
|
|
|
NC工作臺裝夾面 |
mm |
ø 750 |
|
|
|
回轉軸轉速（C） |
rpm |
100 |
|
|
|
最大工件重量 |
kg |
800 |
|
|
|
加速度 |
|
|
|
|
|
最大加速度 |
g |
> 2 g |
|
|
|
工具 |
|
|
|
|
|
刀庫 |
Pockets |
30 (60 / 120 / 150 / 180)* |
|
|
|
刀具最大長度 |
mm |
300 |
|
|
|
刀具最大直徑 |
mm |
80 / 140 |
|
|
|
屑到屑換刀時間 |
Sec. |
6 |
|
|
|
選配套件 |
|
|
|
|
|
帶ULTRASONIC |
- |
|
||
|
標準化的5軸套件 |
° |
|
||
|
自動化 |
° |
|
||
|
控制系統 |
|
|||
|
DMG ERGOline®控制面板帶Siemens 840D solutionline |
|
|||
|
DMG MORI ERGOline®控制面板帶Heidenhain iTNC 530 |
|
|||
