MC 1450 V
MC 1450 V
較大的加工空間,Y 軸行程 700 mm,用于重達 2,000 kg 的工件
.jpg)

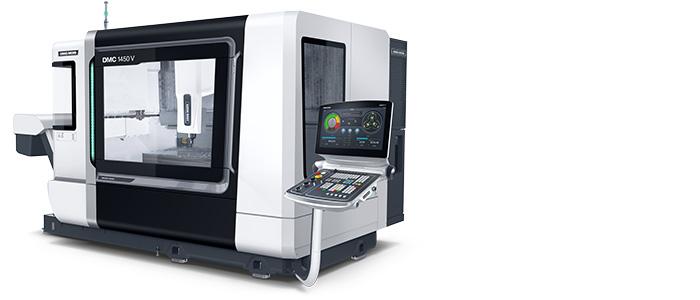

DMG MORI 通過 DMC 1450 V 的全球首秀在立式加工中心領域展現其新實力。1,450 × 700 × 550 mm 的行程以及 1,700 × 750 mm 的夾緊面積和 2,000 kg 載重的大型剛性工作臺適合加工各種各樣的零件。與該系列的其他機型相同，DMC 1450 V 標配了具有 121 Nm 扭矩的 14,000 rpm 的基礎主軸，快移速度達 36 m/min，刀庫有 20 個刀位。DMC V 可以通過選配 303 Nm 的 SK50 主軸或多達 120 刀位的刀庫進行擴展。創新的機床設計以及電機和導軌的冷卻保證了更高的穩定性，并確保了更高的精度。
Highlights DMC 1450 V
- 標配強勁的配置 – 基礎主軸具有 14,000 rpm / 121 Nm, 42 m/min 的快移速度
- 303 Nm 的 SK50 主軸 (選配)
- 刀庫多達 120 刀位
- 工件重量可達 2,000 kg

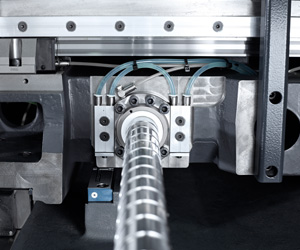

- 通過電機和導軌的冷卻提高精度30%
- 具有已交付 10,000 多臺立式加工中心的經驗
.jpg)
.jpg)
.jpg)
.jpg)

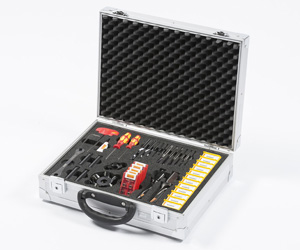

DMC V 山特維克可樂滿工具包
- 用于銑削、鉆削和螺紋攻絲的高效率工具包
- 根據鋁合金、鋼件和鑄鐵、模具的不同應用，分為三種工具包。
圖片：DMC V山特維克可樂滿工具包 — 適用于鋼和鑄鐵加工
技術參數
DMC 1450 V
|
機床型號 |
|
|
DMC 1450 V |
|
加工區 |
|
|
|
|
X軸 |
mm |
1,450 |
|
|
Y軸 |
mm |
700 |
|
|
Z軸 |
mm |
550 |
|
|
進給 |
|
|
|
|
進給力 |
kN |
6.5 |
|
|
進給速度 |
mm/min |
36,000 / 42,000* |
|
|
快移速度 |
m/min |
36 / 42* |
|
|
Acceleration |
m/s2 |
5 |
|
|
定位精度 |
|
|
|
|
Pmax，VDI / DGQ 3441 |
µm |
20 |
|
|
Pmax，JIS B6330-1980 |
µm |
8 |
|
|
Tool magazine |
|
|
|
|
刀位數量 (SK40, HSK-A63) |
mm |
20 / 30* / 60* / 120* |
|
|
刀具最大直徑 |
mm |
80 |
|
|
空相鄰刀位最大刀具直徑 |
mm |
130 |
|
|
刀具最大長度 |
mm |
300 |
|
|
Tool changing time Tool-to-tool |
Sec. |
2.2 |
|
|
屑到屑換刀時間 (SK40, HSK-A63, 20 | 30 slots) |
Sec. |
7.8 |
|
|
刀位數量 (SK50, HSK-A100) |
20* / 40* |
||
|
工作臺結構 |
|
|
|
|
夾緊 |
mm |
1,700 x 750 |
|
|
裝件高度（工作臺上沿） |
mm |
820 |
|
|
工作臺承重 |
kg |
2,000 |
械有限公司/sawadacnc/clip_image007.gif){kind=small}
|
控制系統 |
|
CELOS® - 兼容，統一，一致。 |
|
Operate 4.5版的SIEMENS 840D solutionline |
