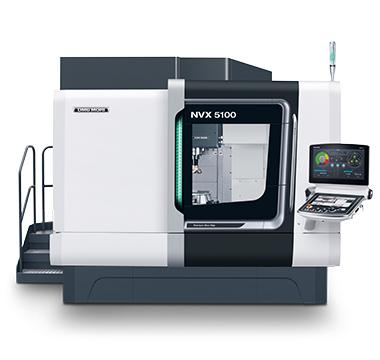

NVX 5100
NVX 5100
第二代NVX5000II系列機床是暢銷的NVX5000系列的新升級改進版
NVX 5000 II系列機床的特點是加工效率高，主軸最高轉速提升到15,000 min-1，與上一代機型一樣，采用硬軌使減振性能非常好。全新機床罩設計進一步改善了接近性能，操作方便性和加工區可見性。此外，自主設計的機外排屑器（選配）適用于任何形狀的切屑，確保加工的高效率
Highlights NVX 5100
- 全部軸都采用直線導軌
- 新主軸最高轉速達15,000 min-1（標配）
- 大直徑軸承的主軸剛性提高23%
- 環境熱位移控制設備(選配)
- 提供DDRT回轉工作臺(選配)
- 總能耗降低20%
技術參數
NVX 5100
機床型號 |
|
|
NVX 5100 |
|
行程 |
|
|
|
|
行程 X/Y/Z軸 |
mm |
1,050/530/510 |
|
|
工作臺 |
|
|
|
|
工作臺裝夾面 |
mm |
1,350×600 |
|
|
工作臺承重 |
kg |
1,200 |
|
|
主軸 |
|
|
|
|
最高主軸轉速 |
min-1 |
15,000 [12,000] [20,000](No.40 Type) , 8,000 [15,000](No.50 Type) |
|
|
主軸軸承內徑 |
mm |
φ80(No.40 Type) , φ120(No.50 Type) |
|
|
進給速度 |
|
|
|
|
快移速度X/Y/Z軸 |
mm/min |
30,000/30,000/30,000 |
|
|
ATC – 應用調節循環 |
|
|
|
|
刀庫容量 |
tool |
30[60][90](No.40 Type) , 30[60](No.50 Type) |
|
|
刀具最大長度 |
mm |
300(No.40 Type), 350(No.50 Type) |
|
|
最大刀具重量 |
kg |
8[12](No.40 Type) , 20(No.50 Type) |
|
|
電機 |
|
|
|
|
主軸驅動電機（25%ED/cont） |
kW |
30/18.5(No.40 Type), 30/22(No.50 Type) |
|
|
機床規格 |
|
|
|
|
機床高度 |
mm |
2,601(No.40 Type) , 2,755(No.50 Type) |
|
|
占地面積（寬度 x 深度） |
mm |
3,018×2,971(No.40 Type), 3,604×2,971(No.50 Type) |
|
|
機床重量 |
kg |
6,800(No.40 Type) , 7,700(No.50 Type) |
** Option
控制系統 |
|
CELOS® - 兼容，統一，一致。 |
