NZX-S 1500
NZX-S 1500

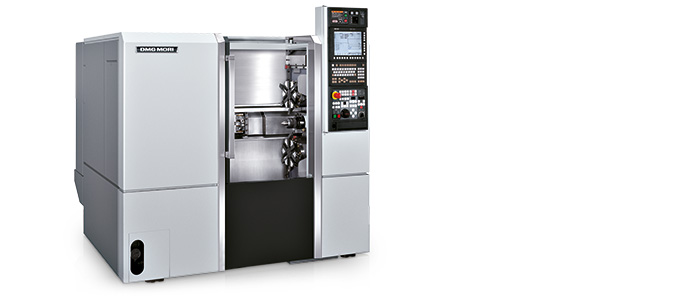

小直徑軸加工專用機
.jpg)
NZX-S1500可專門用于小直徑軸工件的加工，能設定較好 機器行程、主軸輸出、進給推力，進而發揮出色的作業效率。此外，因其小型機身而進一步實現了省空間化，不僅開擴了車間內部的視野，而且大幅提高了單位面積的生產效率。該 新車床具備了適于小直徑軸加工的性能與機身尺寸，并能 滿足批量生產加工的多樣化需求。
Highlights NZX-S 1500
- 對稱于主軸中心的機床結構，散熱均勻，持續加工精度更高
- 2種中心距類型：500/1000
- 第1、第2刀塔可搭載銑削刀具（選項）
- 到工件的距離為275 mm，實現超群的接近性和準備性
- 比以往機型大幅降低機床高度，實現緊湊化：
- 機床高度 1,500 mm (/500)、1,607 mm (/1000)
- 占地面積 約2.8 m2 (/500)、約4.6 m2 (/1000)
技術參數
NZX-S 1500
機床型號 NZX-S 1500
規格 |
|
|
|
最大車削直徑 |
mm |
120 |
|
最大車削長度 (type 500) |
mm |
535 |
|
最大車削長度 (type 1000) |
mm |
1,055 |
|
棒料規格 |
mm |
33 |
|
行程 |
|
|
|
X軸 |
mm |
60 |
|
Z軸 (type 500) |
mm |
580 |
|
Z軸 (type 1000) |
mm |
1,100 |
|
主軸 |
|
|
|
最高主軸轉速 |
min-1 |
3,500 [6,000*] |
|
主軸通孔直徑 |
mm |
43 [61*] |
|
主軸軸承內徑 |
mm |
80 [100*] |
|
刀塔1 |
|
|
|
刀位數量 |
tool |
6 [5*] |
|
刀具軸最高回轉轉速 |
min-1 |
[4,500*] |
|
刀塔2 |
|
|
|
刀位數量 |
mm/min |
6 [5*] |
|
刀具軸最高回轉轉速 |
min-1 |
[4,500*] |
|
快移速度 |
|
|
|
X1 / X2軸 |
mm/min |
20 |
|
Z1/Z2軸 (type 500) |
mm/min |
30 |
|
Z1/Z2軸 (type 1000) |
mm/min |
36 |
|
電機 |
|
|
|
主軸驅動電機（15 min/60 min/cont） |
kW |
5.5 / 3.7 / 3.7 [7.5 / 5.5 / 5.5*] |
|
* 選項 |
|
|
|
控制系統 |
|
|
|
Fanuc 31i或32i |
|
|
