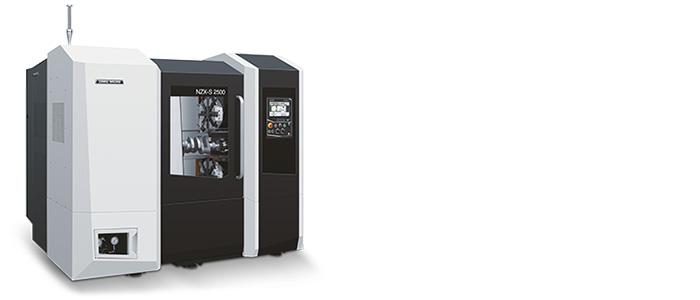

NZX-S 2500
NZX-S 2500
高精度和高效率多軸車削加工中心
.jpg)
專注于小直徑軸類工件加工的專業機NZX-S系列，作為新設計機型誕生了。它一方面繼承了以往機型的優異功能及構造，另一方面較好先考慮了操作員的操作性設計而成。
NZX-S系列采用適合軸類工件加工的機床行程、主軸輸出、進給軸向推力，使機床尺寸的緊湊化成為可能。此外，采用以主軸為中心的對稱構造使散熱均勻，實現了連續加工精度的提高。
Highlights NZX-S 2500
- 專為軸件加工特別優化的機床設計
- 該機占地少，專為大批量生產線而設計，更大程度縮短軸行程、主軸輸出功率和進給力
- 對稱于主軸中心的機床結構，散熱均勻，持續加工精度更高
- 較好的工件和刀具接近性能，易于裝夾
- 垂直床身，優異的排屑性能
技術參數
NZX-S 2500
機床型號 NZX-S 2500
規格 |
|
|
|
最大車削直徑 |
mm |
200 |
|
最大車削長度 |
mm |
700* / 625** |
|
棒料規格 |
mm |
51 |
|
行程 |
|
|
|
X軸 |
mm |
120 |
|
Z軸 |
mm |
770 |
|
主軸 |
|
|
|
最高主軸轉速 |
min-1 |
3,500 |
|
主軸通孔直徑 |
mm |
61 |
|
主軸軸承內徑 |
mm |
100 |
|
刀塔1 |
|
|
|
刀位數量 |
tool |
8 |
|
刀塔2 |
|
|
|
刀位數量 |
mm/min |
8 |
|
快移速度 |
|
|
|
X軸 |
mm/min |
20 |
|
Z軸 |
mm/min |
36 |
|
電機 |
|
|
|
主軸驅動電機（30 min/cont） |
kW |
7.5 / 5.5 |
|
* 8-英寸卡盤 |
|
|
|
* 10英寸卡盤（如使用10英寸卡盤，需配大扭矩版選配。） |
|
|
