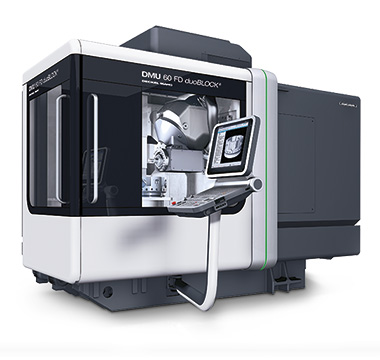

DMU 60 FD duoBLOCK®
一臺機床完整加工實現最高生產效率
卓越完整加工技術：一臺機床提供銑削/車削兩種加工技術。一次裝夾完成銑削和車削加工
Highlights DMU 60 FD duoBLOCK®
.jpg)
- 一次裝夾完成銑削和車削，DirectDrive（直接驅動）技術的工作臺且最高轉速1200 rpm
- 電子平衡傳感器，Siemens 840D solutionline
- NC回轉工作臺和受控B軸的5軸聯動加工
- duoBLOCK®結構，精度高，動態性能好且加工區接近性能好
- 生產套件：冷卻液箱600 l，40 bar主軸中心內冷系統，紙帶過濾器，排屑器和旋轉觀察窗
- 40位鏈式刀庫，最大可選配120位的刀庫
.jpg)
.jpg)
.jpg)
技術參數
DMU 60 FD duoBLOCK®
|
機床型號 |
|
|
DMU 60 FD duoBLOCK® |
|
|
|
加工區 |
|
|
|
||
|
X/Y/Z軸 |
mm |
600 × 700 × 600 |
|
||
|
主軸中心間距 – 托盤 |
– |
|
|||
|
臥式銑頭 |
mm |
20 – 620 |
|
||
|
立式銑頭 |
mm |
120 – 720 |
|
||
|
主軸尖間距 – 托盤中心 |
– |
|
|||
|
臥式銑頭 |
mm |
–150 - 550 |
|
||
|
立式銑頭 |
mm |
–250 - 450 |
|
||
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
||
|
NC回轉工作臺 |
rpm |
– |
|
||
|
銑車工作臺（銑車復合加工） |
rpm |
50 / 1,200 |
|
||
|
工作臺裝夾面 |
mm |
ø 700 |
|
||
|
最大工作臺承重 |
kg |
600 |
|
||
|
NC數控擺動銑頭（B軸） |
|
|
|
||
|
NC數控擺動銑頭（B軸） |
Standard |
|
|||
|
擺動范圍（0 = 垂直 / 180 = 水平） |
degrees |
–30 / +180 |
|
||
|
快移轉速和進給速度 |
rpm |
30 |
|
||
|
5軸選配 |
|
|
|
||
|
NC數控擺動銑頭（A軸） |
– |
|
|||
|
擺動范圍（0 = 垂直 / -90 = 水平） |
degrees |
– |
|
||
|
快移轉速和進給速度 |
rpm |
– |
|
||
|
5X torqueMASTER® – 齒輪驅動主軸的NC數控B軸 |
– |
|
|||
|
擺動范圍（0 = 垂直 / 180 = 水平） |
degrees |
– |
|
||
|
快移轉速和進給速度 |
rpm |
– |
|
||
|
主驅動 |
|
|
|
||
|
內置電主軸SK40 |
rpm |
– |
|
||
|
內置電主軸HSK-A63 |
rpm |
12,000 |
|
||
|
內置電主軸HSK-A100 |
rpm |
– |
|
||
|
功率（40 / 100 % DC） |
kW |
29 / 19 |
|
||
|
扭矩（40/100% DC） |
Nm |
130 / 87 |
|
||
|
換刀器 |
|
|
|
||
|
Tool reception |
HSK-A63 |
|
|||
|
刀庫 |
Pockets |
40 / chain |
|
||
|
直線軸（X / Y / Z） |
|
|
|
||
|
進給速度 / 快移速度 |
m/min |
60 |
|
||
|
Acceleration |
m/s2 |
6 / 6 / 5 |
|
||
|
進給力 |
kN |
10 |
|
||
|
機床數據 |
|
|
|
||
|
基本型機床所需空間，包括排屑器不含內冷系統 |
approx. m2 |
18.3 |
|
||
|
機床高度（標配機床） |
mm |
3,058 |
|
||
|
機床重量 |
kg |
12,000 |
|
||
|
控制系統 |
|
||||
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline FD |
|
|
|||
