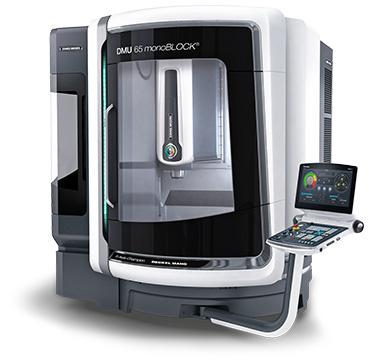

DMU 65 monoBLOCK®
配全新設計的回轉擺動工作臺的5軸銑床
高動態性能的DMU 65 monoBLOCK®是第一臺不僅擁有monoBLOCK®機床結構特有的超凡穩定性而且還擁有高速回轉擺動工作臺的機床，它是同類產品中占地少的機床，只需7.5 m2。735 × 650 × 560 mm (X / Y / Z)的加工區合理，易接近，空間大；該機床提供了全部銑削技術，還擁有高擴展靈活性，從3軸應用到5軸應用和粗加工到精加工 – 一臺機床適應各行業需求，更具價格競爭優勢。
Highlights DMU 65 monoBLOCK®
.jpg)

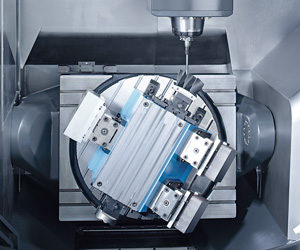

- 加工范圍大，回轉擺動工作臺最大允許的工件直徑ø 840 mm，高度500 mm和最大重量1.000 kg，剛性工作臺的最大工件尺寸1.000 × 840 × 560 mm和最大重量3.000 kg
- 天車可從機床工作臺中心的上方裝件，標配
- 接近性能和人機友好性：機床門1.310 mm的開度，允許在加工的同時從正面裝刀，配自動化系統后也能從正面全區接近
- 占地少，安裝面積僅7,5 m2
.jpg)
.jpg)
.jpg)
技術參數
DMU 65 monoBLOCK®
機床型號 |
|
|
DMU 65 monoBLOCK® |
|
|
加工區 |
|
|
|
|
|
X/Y/Z軸 |
mm |
735 / 650 / 560 |
|
|
|
加工區體積 |
dm3 |
268 |
|
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
|
剛性工作臺 |
• |
|
||
|
工作臺尺寸（L × W） |
mm |
1,000 × 650 |
|
|
|
最大承重 |
kg |
3,000 |
|
|
|
最大工件尺寸 |
mm |
1,000 × 840 |
|
|
|
最大工件高度 |
mm |
560 |
|
|
|
回轉擺動工作臺 |
|
|
|
|
|
回轉擺動工作臺 |
º |
|
||
|
托盤 / 工作臺 |
mm |
ø 650 in 800 × 650 |
|
|
|
最大承重 |
kg |
600 / 1,000 |
|
|
|
最大工件尺寸 |
mm |
ø 840 |
|
|
|
最大工件高度 |
mm |
500 |
|
|
|
主驅動（標配） |
|
|
|
|
|
主軸轉速 |
rpm |
10,000 |
|
|
|
扭矩(S6 40%) |
Nm |
83 |
|
|
|
功率(S6 40%) |
kW |
13 |
|
|
|
換刀器 |
|
|
|
|
|
Tool reception |
SK40 / HSK-A63 |
|
||
|
刀庫 |
Pockets |
30 / chain |
|
|
|
直徑（空相鄰刀位） |
mm |
80/160 |
|
|
|
長度 |
mm |
315 |
|
|
|
重量 |
kg |
8 |
|
|
|
屑到屑換刀時間 |
Sec. |
4.9** |
|
|
|
刀座 |
– |
|
||
|
刀庫 |
Pockets |
– |
|
|
|
直徑（空相鄰刀位） |
mm |
– |
|
|
|
長度 |
mm |
– |
|
|
|
重量 |
kg |
– |
|
|
|
直線軸（X / Y / Z） |
|
|
|
|
|
進給速度 |
mm/min |
40,000 |
|
|
|
Rapid traverse speed |
m/min |
40 |
|
|
|
Acceleration |
m/s2 |
6 |
|
|
|
進給力 (X/Y/Z) |
kN |
7 / 13 / 10 |
|
|
|
直線導軌（X / Y / Z） |
mm |
45 |
|
|
|
滾珠絲杠驅動（X / Y / Z） |
mm |
40 / 50 / 40 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
8 |
|
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
5 |
|
|
|
機床數據 |
|
|
|
|
|
機床本機占地面積， |
approx. m2 |
7.5 |
|
|
|
機床高度（標配機床） |
mm |
2,897 |
|
|
|
機床重量 |
kg |
11,300 |
|
|
|
控制系統 |
|
|||
|
CELOS® - 兼容，統一，一致。 |
|
|||
|
DMG MORI ERGOline®控制面板 |
|
|||
|
Heidenhain TNC 640 |
|
|||
