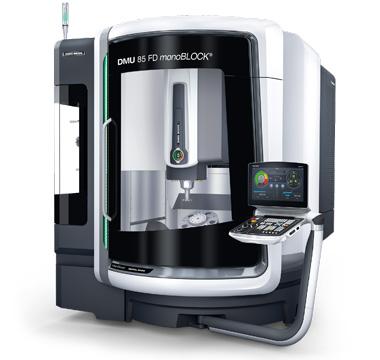

DMU 85 FD monoBLOCK®
銑車復合完整加工技術。
DMU 85 FD monoBLOCK®以及所有新一代monoBLOCK®系列機床以其優異的剛性和穩定性為用戶提供高銑削性能、高加工性能和較好精度。
Highlights DMU 85 FD monoBLOCK®
.jpg)

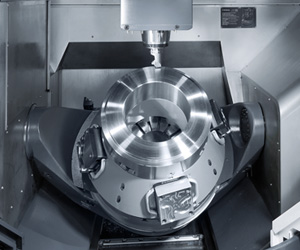

- 一臺機床一次裝夾完成銑削和車削的完整加工
- 只需一臺機床，因此投資少，占地少
- 加工速度快和物流成本低，因?yàn)闊o(wú)等待時間和等待步驟 = 零件精度高且單件成本低

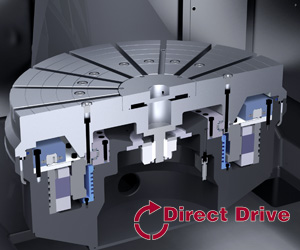

- 直接驅動技術的銑/車復合加工工作臺，最高轉速800 rpm
- 1040 × 590 mm的最大工件尺寸和1,200 kg的最大工件重量
- 回轉擺動工作臺也可配串列驅動，穩定性更好，動態性能更優
- 銑車復合加工套件中包括35 kW功率的18,000 rpm大功率電主軸，HSK-A63刀柄
.jpg)
.jpg)
技術參數
DMU 85 FD monoBLOCK®
機床型號 |
|
|
DMU 85 FD monoBLOCK® |
|
|
加工區 |
|
|
|
|
|
X/Y/Z軸 |
mm |
935 / 850 / 650 |
|
|
|
加工區體積 |
dm3 |
517 |
|
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
|
剛性工作臺 |
- |
|
||
|
工作臺尺寸（L × W） |
mm |
- |
|
|
|
最大承重 |
kg |
- |
|
|
|
最大工件尺寸 |
mm |
- |
|
|
|
最大工件高度 |
mm |
- |
|
|
|
回轉擺動工作臺 |
|
|
|
|
|
回轉擺動工作臺（（FD帶旋轉C軸） |
• (800) |
|
||
|
托盤 / 工作臺 |
mm |
ø 850 |
|
|
|
最大承重 |
kg |
1,000 / 1,200 |
|
|
|
最大工件尺寸 |
mm |
ø 1,040 |
|
|
|
最大工件高度 |
mm |
590 |
|
|
|
主驅動（標配） |
|
|
|
|
|
主軸轉速 |
rpm |
18,000 |
|
|
|
扭矩(S6 40%) |
Nm |
111 |
|
|
|
功率(S6 40%) |
kW |
35 |
|
|
|
換刀器 |
|
|
|
|
|
Tool reception |
HSK-A63 // HSK-A100 |
|
||
|
刀庫 |
Pockets |
30 / chain |
|
|
|
直徑（占相鄰刀位 / 空相鄰刀位） |
mm |
80/160 // 110/200 |
|
|
|
長度 |
mm |
420 // 395 |
|
|
|
重量 |
kg |
8 // 20 |
|
|
|
屑到屑換刀時間 |
Sec. |
5.9 // 7.3 |
|
|
|
直線軸（X / Y / Z） |
|
|
|
|
|
進給速度 |
mm/min |
40,000 |
|
|
|
Rapid traverse speed |
m/min |
40 |
|
|
|
Acceleration |
m/s2 |
6 |
|
|
|
進給力 (X/Y/Z) |
kN |
14 / 20 / 14 |
|
|
|
滾柱驅動（X / Y / Z） |
mm |
55 |
|
|
|
滾珠絲杠驅動（X / Y / Z） |
mm |
50 / 50 / 50 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
8 |
|
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
5 |
|
|
|
機床數據 |
|
|
|
|
|
機床本機占地面積， |
approx. m2 |
11.6 |
|
|
|
機床高度（標配機床） |
mm |
3,165 |
|
|
|
機床重量 |
kg |
14,000 |
|
|
|
控制系統 |
|
|||
|
CELOS® - 兼容，統一，一致。 |
|
|||
|
DMG MORI ERGOline®控制面板 |
|
|||
