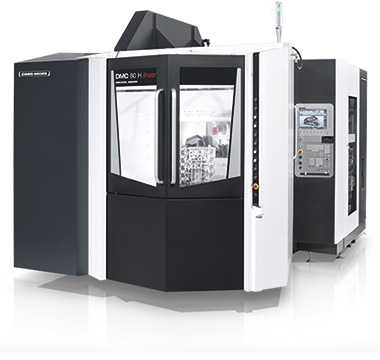

DMC 80 H linear
DMC 80 H linear
全部直線軸都采用直線電機驅動： 生產力和精度提高25%
duoBLOCK®結構的全新高速加工中心是市場上速度最快和精度高的臥式加工中心。 DMC 80 H linear是大批量生產的較好選擇，它采用直線驅動技術，快移速度100 m/min，定位速度快和重復精度高，3.1秒的屑到屑換刀時間，以及創新的刀具管理系統。
.jpg)
.jpg)
.jpg)
Highlights DMC 80 H linear
- 標配托盤交換系統
- 直線驅動： 直線驅動的持續精度高，維護成本最低和60個月保修期
- 動態性能： 快移速度100 m/min，加速度1 g
- 精度：< 4 μm的圓弧精度和< 6 μm的圓度
- 5軸功能： 帶回轉擺動工作臺
- Powertrain版： 直接從頂部或正面裝件
- 刀庫： 100 %加工的同時和非加工時準備刀具 –屑到屑換刀時間3.1 sec
- HSK-A80（選配）
技術參數
DMC 80 H linear
機床型號 |
|
|
DMC 80 H linear |
|
|
加工區 |
|
|
|
|
|
X/Y/Z軸 |
mm |
800 / 900 / 1,050 |
|
|
|
主軸中心間距 – 托盤 |
mm |
150 |
|
|
|
主軸尖間距 – 托盤中心 |
mm |
150 |
|
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
|
NC回轉工作臺 |
rpm |
40 |
|
|
|
托盤尺寸 |
mm |
630 × 630 |
|
|
|
承重 |
kg |
900 |
|
|
|
工件直徑 / 高度 |
mm |
1,000 / 1,100 |
|
|
|
主驅動 |
|
|
|
|
|
內置電主軸HSK-A63 |
rpm |
12,000 |
|
|
|
功率（40 / 100 % DC） |
kW |
20 / 20 |
|
|
|
扭矩（40/100% DC） |
Nm |
110 / 84 |
|
|
|
啟動時間12 000 rpm |
Sec. |
1 |
|
|
|
換刀器 |
|
|
|
|
|
刀庫 |
Pockets |
40 / wheel |
|
|
|
直徑 / 長度 |
mm |
ø 400 × 280 / 470 |
|
|
|
Maximum tool length with diameter |
mm |
650 – ø 80 |
|
|
|
重量 / 擺動扭矩 |
kg / Nm |
15 / 25 |
|
|
|
屑到屑換刀時間4軸版 / 5軸版 |
Sec. |
3.2 / 3.2 |
|
|
|
直線軸（X / Y / Z） |
|
|
|
|
|
進給速度 / 快移速度 |
m/min |
80 |
|
|
|
Acceleration |
m/s2 |
9 |
|
|
|
進給力 |
kN |
9 / 6 / 14 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 |
µm |
4 |
|
|
|
Psmax. (X / Y / Z) – VDI DGQ 3441 |
µm |
3 |
|
|
|
機床數據 |
|
|
|
|
|
基本型機床占地面積（無托盤交換系統或排屑器） |
m2 |
13.7 |
|
|
|
機床高度 |
mm |
3,467 |
|
|
|
機床重量 |
kg |
20,000 |
|
|
|
控制系統 |
|
|||
|
DMG MORI SLIMline®控制面板帶Siemens 840D solutionline Operate |
|
|||
