NH 5000 DCG
NH 5000 DCG
其速度，全球較好

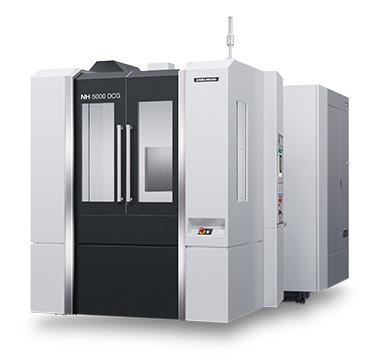

NH5000 DCG是NH系列高精度臥式加工中心的一款機床，它標配500 mm（19.7 in.）方形托盤和DMG MORI原創的DCG（重心驅動）技術并能選配DDM（直驅電機）技術。該機主軸配40號和50號刀柄。40號刀柄主軸不僅占地面積小且加工范圍大，而50號刀柄擁有更高切削性能。這兩種主軸都能滿足大量零件加工的生產要求，并都具有無與倫比的高生產力。
.jpg)
.jpg)
.jpg)
Highlights NH 5000 DCG
- DCG（重心驅動）；和DDM（直驅電機）的B軸（選配）
- 五種主軸：40號刀柄14,000 [20,000] min-1 // 50號刀柄8,000 [15,000] [8,000（大扭矩）版）] min-1
- 快移速度（X/Y/Z）：50 m/min
- DMG MORI的托盤庫系統提供大量可選自動化系統
技術參數
NH 5000 DCG
|
機床型號 |
|
|
NH 5000 DCG |
|
行程 |
|
|
|
|
行程 X/Y/Z軸 |
mm |
730/730/850 |
|
|
托盤 / 工作臺 |
|
|
|
|
托盤裝夾面 |
mm |
500×500 |
|
|
托盤承重（工作臺） |
kg |
500 [700] |
|
|
主軸 |
|
|
|
|
最高主軸轉速 |
min-1 |
14,000 [20,000] (No.40 Type), 8,000 [ 8,000] [15,000] (No.50 Type) |
|
|
主軸軸承內徑 |
mm |
φ65 (No.40 Type) , φ100 (No.50 Type) |
|
|
進給速度 |
|
|
|
|
快移速度X/Y/Z軸 |
mm/min |
50,000/50,000/50,000 |
|
|
ATC – 應用調節循環 |
|
|
|
|
刀庫容量 |
tool |
Chain-type：40 [ 60] [ 120] , Rack-type： [ 180] [240] [300] (No.40 Type) , Chain-type：54, Rack-type： [100] [140] [180] [240] (No.50 Type) |
|
|
刀具最大長度 |
mm |
500 |
|
|
最大刀具重量 |
kg |
12 (No.40 Type) , 30 (No.50 Type) |
|
|
電機 |
|
|
|
|
主軸驅動電機（15 min/cont） |
kW |
37/22 *1(No.40 Type), 30/22 *2(No.50 Type) |
|
|
機床規格 |
|
|
|
|
機床高度 |
mm |
3,138 (No.40 Type) , 3,440 (No.50 Type) |
|
|
占地面積（寬度 x 深度） |
mm |
2,725×4,610 (No.40 Type), 3,437×4,799 (No.50 Type) |
|
|
機床重量 |
kg |
12,900 (No.40 Type) , 13,100(No.50 Type) |
* with neighbouring tool
** Optional
*** without neighbouring tool
