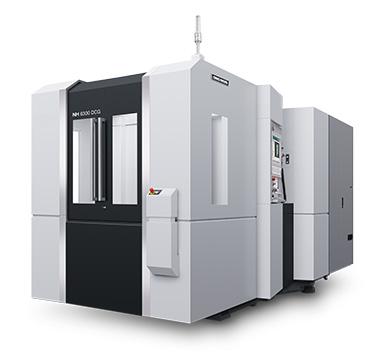

NH 6300 DCG II
NH 6300 DCG II
滿足從重型切削到高速切削各種應用要求的臥式加工中心
配630-mm方形托盤的NH6300 DCG Ⅱ的加工區能加工最大達 φ 1,050 mm × 1,300 m的廣泛工件，而且占地面積小。所有軸的加速度提高30%以上，因此能顯著縮短加工時間和進一步提高生產力。這是一款高速度、高精度的臥式加工中心，適合加工中小批量的工件、難切削材質，例如汽車、建筑機械和飛機制造中使用的材質。.jpg)
.jpg)
.jpg)
Highlights NH 6300 DCG II
- DCG（重心驅動）；和DDM（直驅電機）的B軸（選配）
- 快移速度（X/Y/Z）：50 m/min
- 最大刀具長度：630 mm
- 四種主軸：10,000 [6,000] [8,000] [15,000] min-1
- 技術參數
NH 6300 DCG II
|
機床型號 |
|
|
NH 6300 DCG II |
|
行程 |
|
|
|
|
行程 X/Y/Z軸 |
mm |
1,050/900/980 |
|
|
托盤 / 工作臺 |
|
|
|
|
托盤裝夾面 |
mm |
630×630 |
|
|
托盤承重（工作臺） |
kg |
1,500 |
|
|
主軸 |
|
|
|
|
最高主軸轉速 |
min-1 |
10,000 [10,000] [15,000] [8,000] [6,000] |
|
|
主軸軸承內徑 |
mm |
φ100 |
|
|
進給速度 |
|
|
|
|
快移速度X/Y/Z軸 |
mm/min |
50,000/50,000/50,000 |
|
|
ATC – 應用調節循環 |
|
|
|
|
刀庫容量 |
tool |
Chain-type：60 [80] [100] [120] , Rack-type： [180] [240] [330] |
|
|
刀具最大長度 |
mm |
630 |
|
|
最大刀具重量 |
kg |
30 |
|
|
電機 |
|
|
|
|
主軸驅動電機（15 min/cont） |
– |
||
|
機床規格 |
|
|
|
|
機床高度 |
mm |
3,414 |
|
|
占地面積（寬度 x 深度） |
mm |
3,370×5,957 |
|
|
機床重量 |
kg |
19,000 |
械有限公司/sawadacnc/clip_image004.gif){kind=small}
- ** Option
|
控制系統 |
|
MAPPS IV |
