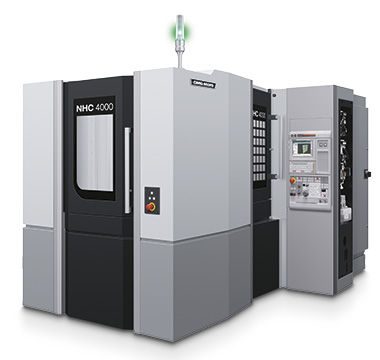

NHC 4000
NHC 4000
高精度臥式加工中心
NHC系列機床具有高剛性和高速加工的特點，是天津工廠生產的第一款臥式加工中心。這些機床提供重型加工所需的剛性，它采用X軸大間距導軌的立柱，主軸軸承直徑是同級別機床中較大的，達80 mm。此外，由于運動部件重量較輕，具有更好的加速性能。除日本外匯和外貿法要求的直線軸重復精度限制外，NHC系列機床提供高的加工精度。
這些機床能按照用戶的加工要求靈活配置自動化系統，例如托盤交換系統和工件運送機械手，提高用戶車間生產率。我們?yōu)榭蛻籼峁﹥商走x配，節(jié)省用戶選擇選配設備的時間。
.jpg)
Highlights NHC 4000
- 高剛性
- 高速度
- 高精度
- 高可靠性
- 節(jié)能
- MAPPSIV
- 套件
- 多種外部設備（DMSQP）
- 安全
.jpg)
技術參數
NHC 4000
機床型號 |
|
|
NHC 4000 |
|
機床數據 |
|
|
|
|
X/Y/Z軸 |
mm |
560/560/660 |
|
|
托盤裝夾面 |
mm |
400 × 400 |
|
|
最大托盤承重 |
kg |
400 |
|
|
最大工件回轉直徑 x 最大工件高度 |
mm |
φ630 × 900 |
|
|
刀具最大長度 |
mm |
450 |
|
|
最高主軸轉速 |
rpm |
12,000 [12,000*1][20,000*2] |
|
|
主軸驅動電機 |
kW |
15/11(10%ED/cont.) [30/18.5(15%ED/cont.)*1] [18.5/15/11 (10 min./30 min./cont.)*2] |
|
|
快移速度 X/Y/Z |
m/min |
60/60/60 |
|
|
刀庫容量 |
tool |
環(huán)式： 40把 [60把] 鏈式： [120把] 柜式： [180把][240把] |
|
|
占地面積（寬度 x 深度） |
mm |
2,720 × 4,214 |
[ ] 選配
*1： 高性能技術參數
*2： 高速技術參數（高速切削）
控制系統 |
|
MAPPS IV |
