NHX 4000 2nd Generation
NHX 4000 2nd ?Generation
超高精度

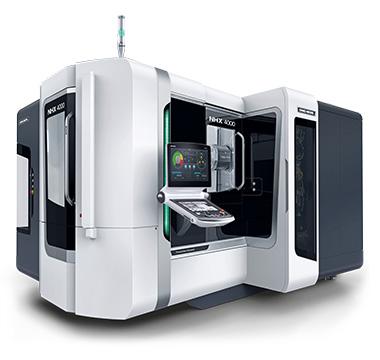

第2代NHX 4000臥式加工中心是一款通用性的機床 能高效連續加工和大批量生產加工，適用于許多應用，例如汽車和其它機械制造領域。這兩種機床都采用新主軸技術—speedMASTER—它能確保高速和穩定地高精度加工并配高剛性的厚重床身。合理布置的X軸和Z軸導軌更大限度提高了床身、立柱和主軸剛性。整體結構的靜態剛性和動態剛性都得到優化設計。因此，該機能滿足臥式加工應用所需的高速度和高精度要求。主軸端面與托盤中心間距離減小，因此該機能用更短刀具加工，甚至能在托盤中心附近的位置加工。在多種加工中，它能實現穩定的加工性能。
.jpg)
.jpg)
Highlights NHX 4000 2nd ?Generation
- DDM（直驅電機）的B軸（選配）
- 快移速度60 m/min（X/Y/Z），加速度1G（X/Y/Z）
- 標配直接測量系統
- 高剛性床身，三點支撐結構
- 新型主軸，轉速高達15,000 min-1
技術參數
NHX 4000 2nd ?Generation
|
機床型號 |
|
|
NHX 4000 2nd ?Generation |
|
行程 |
|
|
|
|
行程 X/Y/Z軸 |
mm |
560/560/660 |
|
|
托盤 / 工作臺 |
|
|
|
|
托盤裝夾面 |
mm |
400×400 |
|
|
托盤承重（工作臺） |
kg |
400 |
|
|
主軸 |
|
|
|
|
最高主軸轉速 |
min-1 |
15,000, [15,000 ], [20,000 ] |
|
|
主軸軸承內徑 |
mm |
φ80 |
|
|
進給速度 |
|
|
|
|
快移速度X/Y/Z軸 |
mm/min |
60,000/60,000/60,000 |
|
|
ATC – 應用調節循環 |
|
|
|
|
刀庫容量 |
tool |
Ring-type: 40 [60], Chain-type: [120], Rack-type: [180] [240] |
|
|
刀具最大長度 |
mm |
450 |
|
|
最大刀具重量 |
kg |
12 |
|
|
電機 |
|
|
|
|
主軸驅動電機（15%ED/30 min/cont） |
kW |
30.7 / 26 / 18.5 |
|
|
機床規格 |
|
|
|
|
機床高度 |
mm |
2,538 (2,592*) |
|
|
占地面積（寬度 x 深度） |
mm |
2,680×4,180 (2,680×4,181*) |
|
|
機床重量 |
kg |
8,500 |
械有限公司/sawadacnc/clip_image003.gif){kind=small}
* SIEMENS
控制系統 |
|
CELOS® - 兼容，統一，一致。 |
|
CELOS® - 兼容，統一，一致。 |
