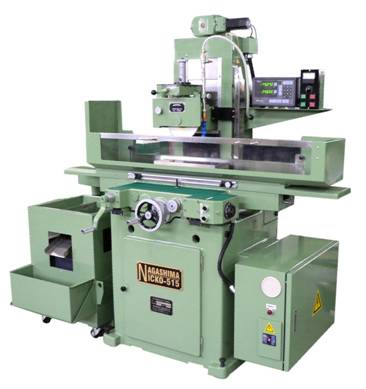

NN515系列磨床
NN515系列磨床
.jpg)
1、全手動型NN515-S 左右自動型NN515-A；
2、【標準配置及機床特點】：
★ 產品制作100%采用日本技術；
★ 全部導軌面及接觸面均人工刮研，世界僅此一家；
★ 保留了舊日興全手動機床的優點。上下軸及垂直進給導軌采用日本長島精工V型6面導軌結構，砂輪頭上下導軌面加長20%，使得機床剛性大幅度提高，保證了機械精度的穩定性；
★ 標準配置左右進給手輪、前后手輪
NN515系列標準技術參數
|
項 目 |
單位 |
NN515-S |
NN515-A |
|||||||
|
|
工作臺面工作尺寸.(長×寬) |
mm |
550×150 |
|||||||
|
性 能 |
工作臺最大移動量 |
左右 |
mm |
520 |
||||||
|
前后 |
mm |
180 |
||||||||
|
工作臺面到砂輪主軸中心高度 |
mm |
MAX400 |
||||||||
|
可安裝磁臺最大尺寸 |
mm |
可傾式380×110 平行400×150 |
||||||||
|
地面距工作臺高度 |
mm |
1030 |
||||||||
|
加工工件最大重量(含磁臺和修整器) |
kg |
100 |
||||||||
|
工作臺 |
T型槽尺寸×槽數 |
mm |
12×1 |
|||||||
|
工作方式 |
標準配置 |
|
機械式手輪 |
手動及液壓自動 |
||||||
|
左右方向移動速度 |
m/min |
手動 |
0~30 |
|||||||
|
工作臺(前后) |
手動進給(機械式) |
手輪旋轉1周 |
mm |
5 |
||||||
|
小手輪最小刻度值 |
mm |
0.005 |
||||||||
|
|
連續速度 |
m/min |
手動 |
|||||||
|
鎖緊裝置 |
標準配置 |
|
|
|||||||
|
進給量 |
mm |
手動 |
||||||||
|
高精度光柵尺 標準配置 |
mm |
0.001(1.0μm) |
||||||||
|
顯示裝置 標準配置 |
mm |
0.001(1.0μm) |
||||||||
|
磨頭(上下)砂輪 |
移動量 |
mm |
250 |
|||||||
|
快速進給速度(固定) |
mm/min |
750 |
||||||||
|
手動進給 |
方式 |
|
電子手輪（3檔倍率切換） |
|||||||
|
手輪旋轉1周 |
mm |
1.0 0.1 0.01 |
||||||||
|
最少進給量 |
mm |
0.01 0.001 0.000.1 |
||||||||
|
高精度光柵尺 |
標準配置 |
mm |
0.001(1.0μm) |
|||||||
|
顯示裝置 |
標準配置 |
mm |
0.001(1.0μm) |
|||||||
|
砂輪 |
使用尺寸 |
|
φ205×φ31.75×寬16（MAX） |
|||||||
|
轉 數 |
標準配置 |
rpm |
0~3600(無級變速) |
|||||||
|
電動機 |
kw |
1.5kw 2p |
||||||||
|
潤滑方式 標準配置 |
|
全自動潤滑(自動檢測油量不足) |
||||||||
|
砂輪卡盤錐度 |
|
φ25×1/4 |
||||||||
|
機床面積 高×寬×長 |
mm |
2000×2250×2000 |
||||||||
|
機床重量 |
kg |
約1600 |
約1700 |
|||||||
★標準機型為左后仕樣，可選右手仕樣； ★本機床技術參數如有修改，恕不另行通知
【標準隨機附件】 【特殊附件】
1、 砂輪及砂輪卡盤 1、濕式磨削裝置
2、 全手動型磨頭上部平行修整器 2、永磁磁臺
3、 標準專用工具 3、吸塵裝置
