NEF 600
NEF 600
全球同類產品中技術較好且價格較好
.jpg)
.jpg)
.jpg)

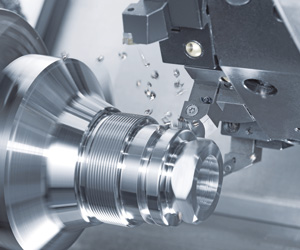

全新NEF系列車床采用高科技部件制造使入門級機床用戶也能進行專業，高效和高精度車削加工。NEF使操作人員不僅在單件生產中也在批量生產中實現高精度和高動態性能并具有靈活適應性。該機擁有大量選配，因此用戶能自定義該機配置，更大限度提高其產能。當今工件生產需要高靈活性。無論是單件生產還是小批量生產，效率和精度是每一個訂單任務的首要要求。

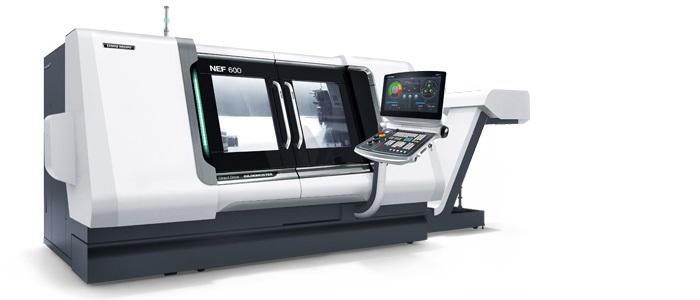

Highlights NEF 600
- 帶ISM主軸電機：大主軸孔；轉速高 ，更高C軸精度 / 剛性；更大軸承直徑 穩定性更好；水冷系統，熱穩定性更好； 易于保養服務，不需要調整驅動帶
- 全新風格設計：更寬敞的加工區可見性 操作方便，結構緊湊
- 控制技術： DMG ERGOline ®控制面板，19"顯示器和Siemens 840D solutionline 3D軟件帶ShopTurn，Heidenhain CNC Pilot 620帶Smart.Turn或Siemens ShopTurn 3G
- 結構緊湊非常堅固，實心鑄鐵床身
- 12位刀塔VDI 40，液壓控制 標配帶尾座
- 數字驅動技術使該機在同類產品中具有較好的驅動技術，精度高：μ級的主軸圓度精度
- 可動中心架和尾座，4條導軌床身結構
.jpg)
.jpg)
技術參數
NEF 600
機床型號 |
|
NEF 600 |
|
|
加工區 |
|
|
|
|
床身上方最大回轉直徑 |
mm |
600 |
|
|
床身上方最大回轉直徑 |
mm |
600 |
|
|
橫向刀架上方最大回轉直徑 |
mm |
490 |
|
|
運動行程（X） |
mm |
398 |
|
|
縱向行程（Z） |
mm |
1,250 |
|
|
Main spindle |
|
|
|
|
主軸頭 |
Size |
220 h5 |
|
|
主軸孔 |
mm |
118 |
|
|
棒料規格（動力卡盤） |
mm |
92 |
|
|
前軸承直徑 |
mm |
160 |
|
|
Chuck diameter* |
mm |
250 / 315 |
|
|
驅動功率（40% / 100% DC） |
kW |
37 / 28 |
|
|
最大扭矩（40 / 100 % DC），Siemens | Heidenhain |
Nm |
790 / 590 |
|
|
轉速范圍 |
rpm |
0 – 3,500 |
|
|
進給驅動 |
|
|
|
|
快移運動（X / Z） |
m/min |
30 / 30 |
|
|
進給力X（40 / 100 % DC） |
kN |
10 / 6.2 |
|
|
扭矩X（40 / 100 % DC） |
Nm |
15 / 10 |
|
|
進給力Z（40 / 100 % DC） |
kN |
16.5 / 8.7 |
|
|
扭矩（40/100% DC） |
Nm |
22 / 13.6 |
|
|
刀柄 |
|
|
|
|
刀位數量 |
|
12 |
|
|
Shaft diameter (according to DIN 69880) |
mm |
40 (VDI 40) |
|
|
Driven tool stations* |
12 |
|
|
|
驅動（DIN 5480） |
W20 × 0.8 × 30 × 24 |
|
|
|
驅動功率，最大（40% DC） |
kW |
5.5 |
|
|
Torque, max. (40% DC) |
Nm |
17.5 |
|
|
Max. rotation speed |
rpm |
4,500 |
|
|
Tailstock |
|
|
|
|
尾座行程（自動運動） |
mm |
1,150 |
|
|
Centre location |
MT |
5 |
|
|
Max. tailstock pressure |
daN |
1,250 |
|
|
|
|
|
|
|
機床無排屑器 |
kg |
5,500 |
|
|
機床帶排屑器 |
kg |
5,700 |
|
