NLX 1500
NLX 1500
加工性能
.jpg)
.jpg)

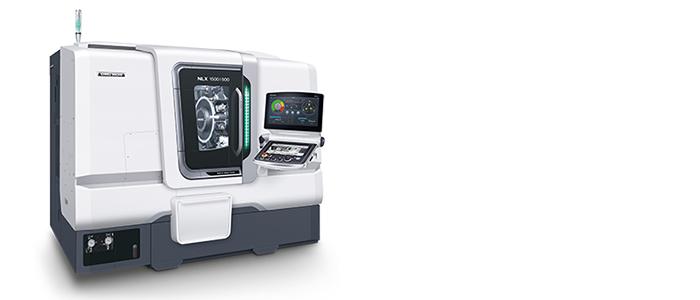

NLX1500 是高剛性、高精度數控車床，堅固的床身使該機具有卓越的車削性能，BMT（內置電機刀塔）使該機具有優異的銑削性能，適用于加工眾多類型的工件。該機結構緊湊，易于搭配自動化系統。卓越加工性能讓這兩種機床能滿足大量應用要求，從大批量生產汽車零件到加工高精度及高質量的飛機零件。
Highlights NLX 1500
- 全部軸都配矩形硬軌
- 床身中冷卻液循環冷卻控制熱位移
- 配BMT（內置電機刀塔），銑削能力可比加工中心（MC、Y、SMC和SY型）
- Y軸行程：±50 mm（S，SY型）
- 最大車削長度1,255 mm（1250型頂尖間距離）
- 主軸2最高主軸轉速：6,000 min-1（SMC和SY型）
- 新通用高端設計
技術參數
NLX 1500
機床型號NLX 1500
規格 |
|
|
|
最大車削直徑 |
mm |
386 / 366 |
|
最大車削長度 |
mm |
515 |
|
棒料規格 |
mm |
52 [34*] |
|
行程 |
|
|
|
X軸 |
mm |
260 |
|
Y軸 |
mm |
100 (± 50)** |
|
Z軸 (type 500) |
mm |
590 [580*] |
|
主軸 |
|
|
|
最高主軸轉速 |
min-1 |
6,000 [8,000*] |
|
主軸通孔直徑 |
mm |
61 [43*] |
|
主軸軸承內徑 |
mm |
100 [85*] |
|
刀塔 |
|
|
|
刀位數量 |
tool |
12 [16*] [20*] |
|
刀具軸最高回轉轉速 |
min-1 |
10,000*** |
|
快移速度 |
|
|
|
X軸 |
mm/min |
30 |
|
Y軸 |
mm/min |
10** |
|
Z軸 |
mm/min |
30 |
|
電機 |
|
|
|
主軸驅動電機（30 min/cont） |
kW |
11 / 7.5 [15 / 11*] |
|
* 選項 |
|
|
|
** Y規格 |
|
|
|
*** MC、Y、SMC、SY規格 |
|
|
|
控制系統 |
|
|
|
CELOS® - 兼容，統一，一致。 |
|
|
