CTX beta 800 TC
CTX beta 800 TC
車銑復合完整加工機床，配全新超緊湊型并獲專利的車銑主軸
.jpg)

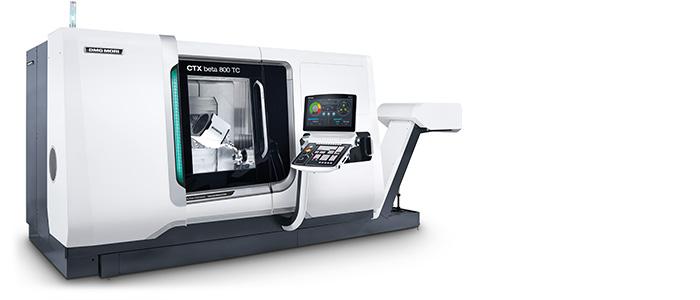

全新CTX beta 800 TC擁有車銑復合加工的高靈活性，max工件直徑可達500 mm和車削長度可達850 mm。 該機采用全新統一風格設計，擁有更強功能和更高保值性。 技術參數同樣耀眼。 Y軸行程200 mm。 該機的一個重要部件是直接驅動的B軸，擺動范圍達110°。 該機配全新超緊湊的車銑主軸。 該主軸的緊湊結構設計使它能集成在夾刀的彈出缸筒中，僅350 mm的長度，扭矩達到120 Nm。 與常規主軸相比，這款新主軸扭矩高20%，加工區大170 mm。 而且，由于可用標準刀加工傾斜面和孔，因此能節省刀具成本。 CTX beta 800 TC不僅大大地提高了通用性，而且價格也富有競爭力，因此是小型工件高效車銑復合加工的理想選擇。 不僅如此，全球首發機型更配了DMG MORI的CELOS系統。 CTX beta 800 TC配CELOS系統，21.5" ERGOline®控制面板和SIEMENS系統，并將在2014年5月上市。 該機標配的數控系統為Operate 4.5版的SIEMENS 840D solutionline，它配19" ERGOline®控制面板。 選配的11個加工循環使該機能滿足大量應用要求。 因此，編程時間可縮短60%。
Highlights CTX beta 800 TC
- 超緊湊型車銑主軸，占用加工區空間小且扭矩高20 %
- 配全新B軸的加工區大170 mm： 可水平空心車削150 mm長工件
- 車銑主軸額定轉速12,000 rpm，功率22 kW和扭矩120 Nm，選配高速版主軸額定轉速20,000 rpm
- 最大工件直徑ø 500 mm和車削長度800 mm，占地面積7.8 m2
- 用主軸和副主軸可進行6面完整加工，主軸額定扭矩770 Nm（選配）和副主軸*額定轉速6,000 rpm
- 加工區大，視線好且接近性能好，到主軸中心的工作深度350 mm
- 配200 mm Y軸中心，因此可偏心加工
技術參數
CTX beta 800 TC
機床型號CTX beta 800 TC
加工區 |
|
|
|
最大車削直徑 |
mm |
500 |
|
刀具最大長度 |
mm |
800 |
|
Distance between the spindle and the tail stock (without feed) |
mm |
1,020 |
|
Main spindle |
|
|
|
Integrated spindle motor with C-Axis (0.0001°) |
rpm |
5,000 |
|
Drive power / Torque (40%) |
kW // Nm |
34 / 380 |
|
主軸軸承直徑 |
mm |
130 |
|
Clamping tube inner diameter |
mm |
67 (77*) |
|
Counter spindle* |
|
|
|
Integrated spindle motor with C-Axis (0.0001°) |
rpm |
6,000 |
|
Drive power / Torque (40%) |
kW // Nm |
27 / 170 |
|
主軸軸承直徑 |
mm |
100 |
|
Clamping tube inner diameter |
mm |
52 |
|
Turning-milling spindle |
|
|
|
主軸轉速 |
rpm |
12,000 |
|
Drive power / Torque (40%) |
kW // Nm |
22 / 120 |
|
B軸 |
|
|
|
B軸擺動范圍 |
° |
± 110 |
|
Tools: Disc magazine (standard) |
|
|
|
刀位數量 |
|
24 |
|
刀具最大直徑 |
mm |
Ø 125 / Ø 80 |
|
最大刀具重量 |
kg |
7 |
|
屑到屑換刀時間 |
Sec |
8.5 |
|
Tools: Chain magazine (option) |
|
|
|
刀位數量 |
|
48 / 80 |
|
刀具最大直徑 |
mm |
Ø 125 / Ø 80 |
|
最大刀具重量 |
kg |
10 |
|
屑到屑換刀時間 |
Sec |
8.5 |
|
Slide for turn-mill spindle |
|
|
|
X/Y/Z軸行程 |
mm |
480 (-10) / ±100 / 845 |
|
快移速度 X/Y/Z |
m/min |
36 / 40 / 40 |
|
副主軸刀架 |
|
|
|
Z軸行程 |
mm |
800 |
|
快移速度Z |
m/min |
30 |
|
Tailstock |
|
|
|
Hub (hydraulic) |
mm |
800 |
|
力 |
kN |
14 |
|
Centre point holder |
MT |
5 |
|
機床 |
|
|
|
基本型機床所需空間，包括排屑器不含內冷系統 |
m2 |
8.5 |
|
排屑器排屑高度 |
mm |
1,270 |
|
機床重量 |
kg |
7,800 |
|
控制系統 |
|
|
|
CELOS® - 兼容，統一，一致。 |
|
|
