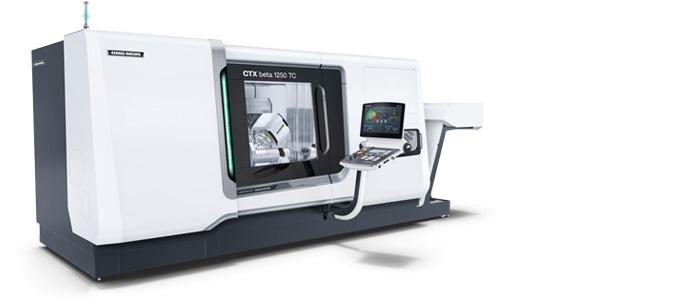

最具競爭優勢的萬能加工中心
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

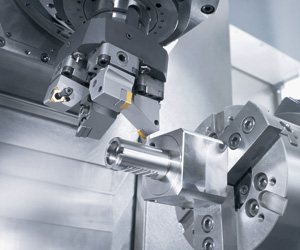

集合多種技術和多種加工方法于一身無疑是現代加工業的發展趨勢。除常規設備外，例如銑車復合加工主軸，刀庫和副主軸，CTX beta TC和CTX gamma TC系列復合加工機床還提供更多選配。 6面完整加工在許多行業中具有決定性的競爭優勢。工件日益復雜的現實需要使用更多加工技術，例如齒輪銑削和5軸聯動加工。
Highlights CTX beta 1250 TC / linear
- TC（刀庫）：帶刀庫和車銑復合加工技術
- 車銑復合加工中心，最大車削長度1,300 mm

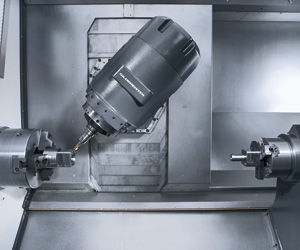

- 大功率車銑復合加工主軸，帶NC數控B軸和直接驅動的轉矩電機
- 標配X軸，Y軸，Z軸直接測量系統

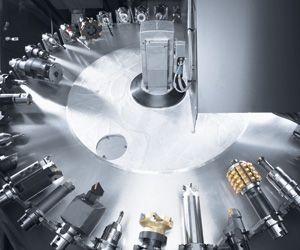

- 24位盤式刀庫或HSK-A63或Capto C6刀柄的48位鏈?zhǔn)降稁欤ㄟx配）
- 空間大，加工區可見性好，占地少
- 擴展設備（選配）：完整加工的副主軸，包括尾座功能
- Z軸直線電機驅動（選配），精度高和動態性能好
.jpg)
.jpg)
.jpg)

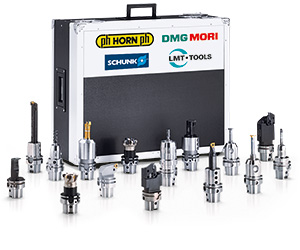

HORN / Schunk / LMT刀具套件
高性能套件，包括外圓和內圓車刀，徑向和軸向沖孔刀，以及螺紋刀，切槽和鉆孔刀。
技術參數
CTX beta 1250 TC / linear
機床型號 CTX beta 1250 TC / linear
加工區 |
|
|
|
Swing diameter, max. |
mm |
500 |
|
Turning diameter, max. |
mm |
390 |
|
Turn-mill spindle carrier (top) |
|
|
|
Cross travel (X1) |
mm |
450 (–10) |
|
Vertical travel (Y1) |
mm |
±100 |
|
Longitudinal travel (Z1) |
mm |
1,300 |
|
刀塔滑座（下） |
|
|
|
Cross travel (X2) |
mm |
- |
|
垂直行程（Y2）* |
mm |
- |
|
Longitudinal travel (Z2) |
mm |
- |
|
Main spindle |
|
|
|
Spindle head (flat flange) |
mm |
170h5 | (220h5)* |
|
Bar capacity |
mm |
65 (76)* | (93 / 102)* |
|
Spindle diameter in the front bearing |
mm |
130 | (160)* |
|
夾緊卡盤 |
mm |
200 / 250 / 315 | 315 / 400 |
|
驅動功率（40% / 100% DC） |
kW |
34 / 25 | (45 / 35)* |
|
扭矩，最大(40/100% DC) |
Nm |
380 / 280 | (770 / 600)* |
|
Max. rotation speed |
rpm |
5,000 | (4,000)* |
|
副主軸 |
|
|
|
Spindle head (flat flange) |
ø mm |
140h5 | (170h5)* |
|
Spindle diameter in the front bearing |
ø mm |
100 | (130)* |
|
Chuck* |
ø mm |
165 / 210 |
|
驅動功率（40% / 100% DC） |
kW |
27 / 20 | (32 / 25)* |
|
扭矩，最大(40/100% DC) |
Nm |
170 / 127 | (360 / 280)* |
|
Max. rotation speed |
rpm |
6,000 | (5,000)* |
|
進給驅動AC，刀架1，快移速度X / Y / Z |
m/min |
30 / 30 / 30 (60)** |
|
Turning-milling spindle |
|
|
|
Tool reception |
|
HSK-A63 | (Capto C6)* |
|
Spindle speed, max. |
rpm |
12,000 | (18,000)* |
|
驅動功率，最大（40% DC） |
kW |
22 | (23)* |
|
Torque, max. (40% DC) |
Nm |
100 | (105)* |
|
B軸（轉矩電機驅動） |
|
|
|
Swivel range (B) |
degrees |
220 |
|
Torque, max. (40% DC) |
Nm |
344 |
|
Hydraulic clamping |
Nm |
2,800 |
|
Tool magazine |
|
|
|
刀位數量 |
|
Disk 24 (chain 48)* |
|
Tool length |
mm |
300 |
|
Tool weight G1 / G2 |
kg |
5 |
|
Tool diameter, max. (with pocket empty) |
mm |
80 (120) |
|
進給驅動AC，刀架2，快移速度X2 / Y2* / Z2 |
|
- |
|
Tool mount (turret, bottom)3) |
|
|
|
刀位數量 |
|
- |
|
Driven tool stations |
|
- |
|
Shaft diameter (according to DIN 69880) |
mm |
- |
|
驅動功率（40%DC） |
kW |
- |
|
Torque, max. (40% DC) |
Nm |
- |
|
Max. rotation speed |
rpm |
- |
|
Tailstock |
|
|
|
尾座行程（自動運動） |
mm |
1,200 |
|
Centre location |
MT |
5 |
|
Max. tailstock pressure |
daN |
1,200 |
|
|
|
|
|
Machine weight with control cabinet |
kg |
7,950 |
|
* 選配 |
|
|
|
** 直線版 |
|
|
|
控制系統 |
|
|
|
CELOS® - 兼容，統一，一致。 |
|
|
